Konténer, mobilgarázs összeszerelés
Kovobel lapraszerelt konténer Kovobel könnyűszerkezetes lapraszerelt mobil konténer a megadott szerelési útmutató alapján
10 lépés: a mobil konténer összeszerelése
A megadott szerelési útmutató alapján, egyszerűen és gyorsan akár 1 óra alatt összeszerelhető!
01.

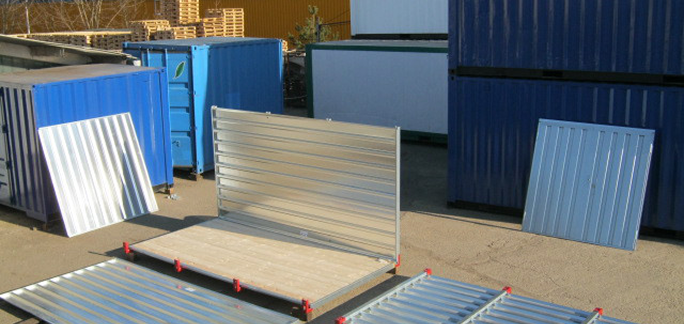

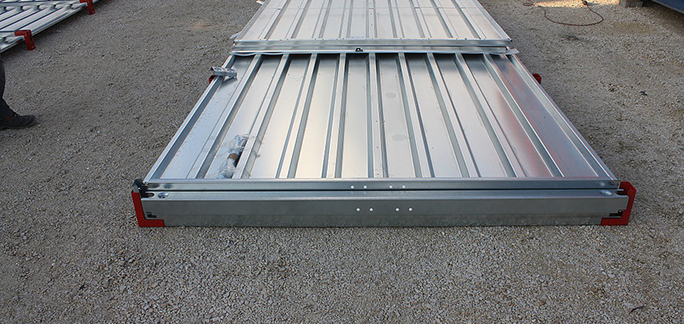

Lapraszerelt konténer
02.

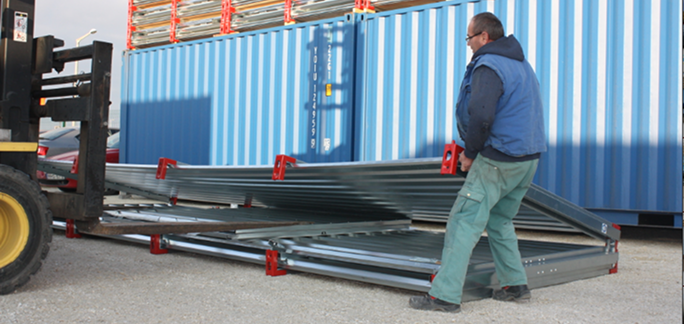

Elemek szétszedése
03.

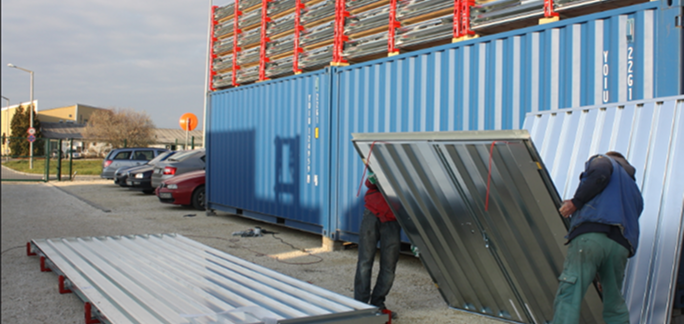

Oldalfal beemelése
04.

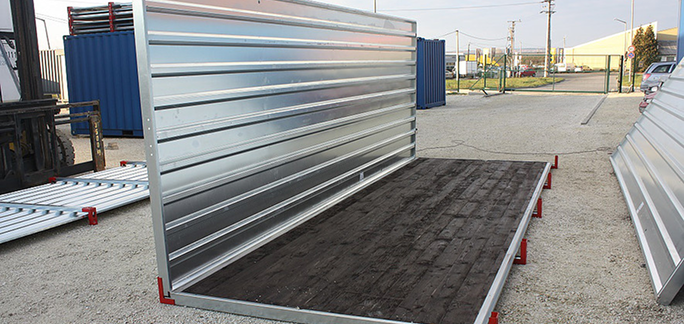

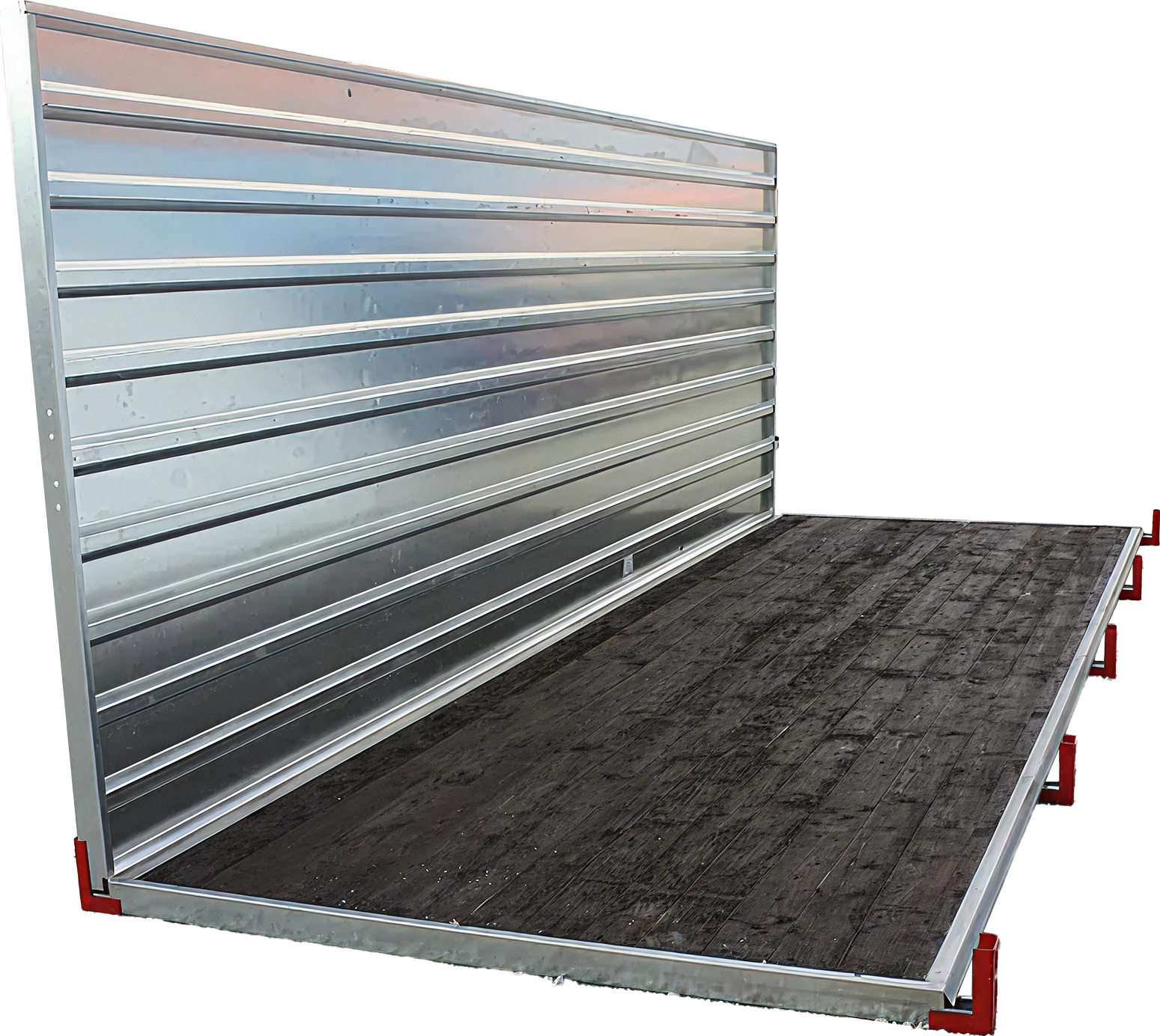

Oldalfal rögzítve
05.
Konténer oldalfalak elhelyezése
06.

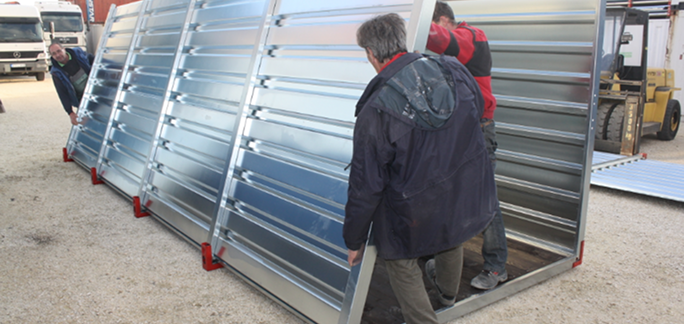

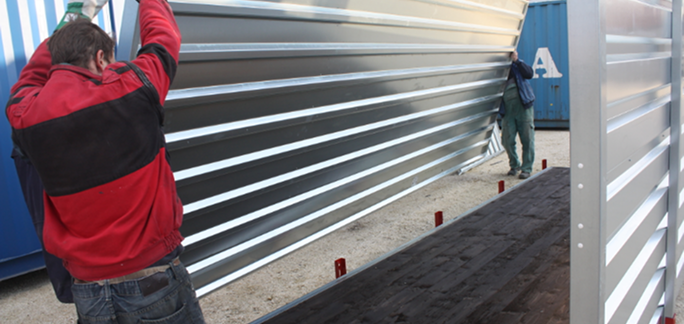

Második oldalfal beemelése
07.
Oldalfal rögzítése
08.

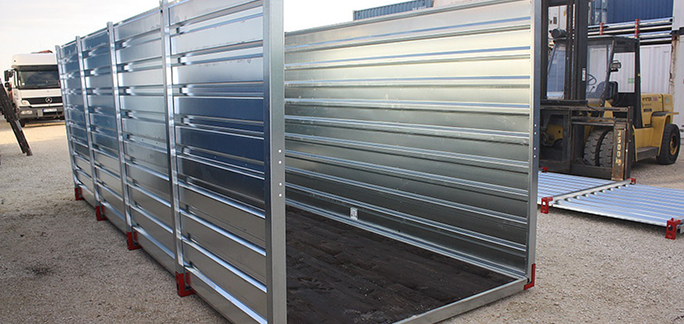

Konténer oldalfalakkal
09.

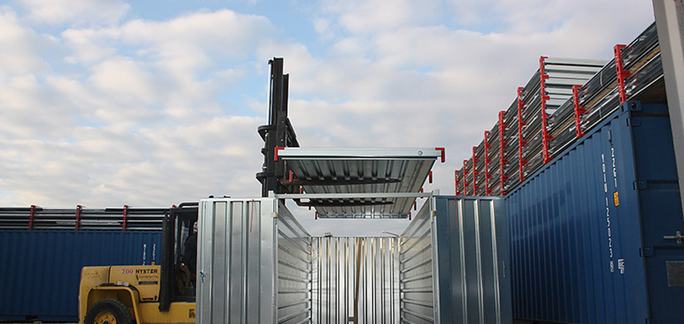

Tetőelem beemlése
10.

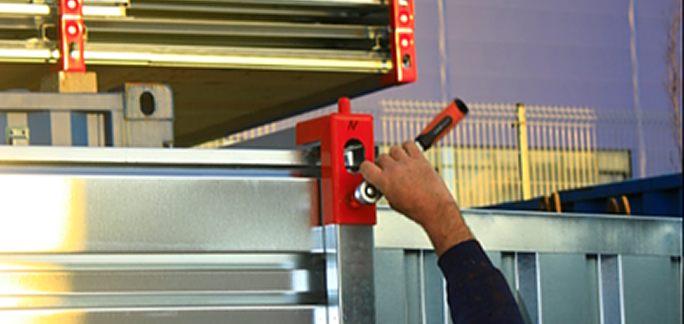

Tetőelem rögzítése
A horganyzott acél szerkezetnek köszönhetően korrózióálló, így az egyik legidőtállóbb tárolási rendszer napjainkban. A Kovobel konténer polctartó konzollal, speciális nyílászáróval vagy kármentő tálcával is rendelhető, sokoldalúan fejleszthető, egyedi megoldásokkal is kiegészíthető.
A Kovobel könnyűszerkezetes konténer összeszerelése videón
A Kovobel szétszedhető konténer lapraszerelt kialakítása miatt bármely méretben a legszűkebb helyekre is daruzás nélkül eljuttatható. Az összecsukható mobil tároló a helyszínen kézzel is könnyedén mozgatható, így nehezen megközelíthető helyekre is eljuttatható.
Részletes összeszerelési útmutató
Építési előírások
A konténer csak vízszintes, stabil felületen helyezhető el.
A kapcsolódó csatlakozásokat a használat módjának megfelelően alakítsuk ki. A konténer elhelyezésénél az érvényes tűzvédelmi előírásokat és a más objektumból való távolsági előírásokat tartsuk be.
Összeszerelés
A KOVOBEL konténert – egyéb megállapodás hiányában – szállítási helyzetben szállítjuk, mellékelve egy műanyagzacskót, melynek tartalma: 1 kilincs, 2 szög, 4 db M 12 x 70-es méretű csavar, 4 db 50,5 mm átmérőjű tömítő korong, 4 db anyacsavar és 4 db biztonsági csavaranya.
Ezek az alkatrészek a konténer összeszereléséhez szükségesek. Az ajtóhoz 2 kulcs tartozik, melyek ragasztószalaggal vannak rögzítve. A szállítmány része ez a leírás is. A konténert sík, kemény felületen kell összeszerelni. A szereléshez egy 19-es csillagkulcs, egy 19-es villáskulcs és kalapács szükséges.
Szerelési sorrend
a)
A szállítási helyzetű konténer szétszerelését a felső keret eltávolításával kezdjük. Az I. és II. jelű biztosítóprofil eltávolítása után a konténer alkotórészeit (oldalfalak, tető, hátfal, ajtó) két oldalra elcsúsztatjuk úgy, hogy a konténer padozata a végére maradjon.
b)
A padozathoz mindkét oldaltáblát úgy illesztjük, hogy a padozat profiljába becsússzon, amint azt a keresztmetszeti rajz is mutatja (lásd a rajzot). Ezután a sarok szögvasán keresztül a padozathoz csavarozzuk. Tudnivaló: az oldaltáblát úgy illesztjük, hogy a trapézlemezek kapcsolódása, mely az oldaltábla közepén megy át, a rajz szerint legyen. Fordított helyzet esetén az esővíz benyomulhat a lemezek közé. Az oldaltáblák furatán keresztül az oldaltáblát a sarokvashoz a 12 x 70-es csavar, az A 13 U tárcsa, a tömítő karika (50,5 mm), az M12 anyacsavar és az M12 biztonsági csavaranya segítségével rögzítjük.
c)
A hátfalat az oldaltáblákkal és a padozattal úgy állítjuk össze, ahogy ez a hosszmetszetből (hátfal a padozathoz) és a vízszintes metszetből (hátfal az oldaltáblához) látható. A hátfalat a konténer belseje felől építjük be.
d)
Az ajtót az oldaltáblák és a padozat közé a hátfalhoz hasonlóan rögzítjük (lásd hosszmetszetet – ajtót a padozathoz, majd a vízszintes metszetet – ajtót az oldaltáblákhoz). Az ajtó alsó keretét két szöggel rögzítsük a padozathoz. A szögeket a műanyagzacskóban találjuk és a keret alsó felén fúrt két db 3,8 mm-es lyukon át rögzítsük (lásd rajz).
e)
A tetőt az oldaltáblák felett (lásd keresztmetszet) a hátfal és ajtó felett (lásd hosszmetszet) helyezzük el. A sarokvas közepén át csavarozzuk a tetőt az oldalfalakhoz. Az oldalfal egyik furatán keresztül rögzítsük az oldalfalat a sarokvashoz középen az M 12×30 és M 12×70 csavarokkal, A 13 U tárcsával, tömítőgyűrűvel (50,5 mm), M12-es anyacsavarral, végül az M12-es biztonsági csavaranyával összecsavarozzuk. Valamennyi csavarkötést megfelelően rögzíteni kell.
f)
Az ajtószárnyak biztonsági huzalokkal vannak ellátva, melyek megakadályozzák az ajtók teljes kinyitását, hogy ezzel elejét vegyék a zsanérok károsodásának. A huzalok az ajtó felső részén találhatók. A huzal szabad végén egy rögzítő kapocs található horganyzott lemezből, melyet rögzítsünk az ereszcsatornán kialakított nyílásban. Végül szereljük fel a kilincseket a mellékelt stifttel.
g)
A konténer polcokkal történő felszerelésének lehetőségéhez a gyártó polclábakat és polctartókat szállít.
- A polclábakat függőlegesen a konténer oldaltábláihoz rögzítsük úgy, hogy a láb egyik végét a padlón, a másikat pedig a tetőn kialakított profilba csúsztatjuk (lásd polc kialakítása). A beszerelt polclábak tetszőlegesen, a használattól függően alakíthatók ki. A polctartó láb terhelhetősége darabonként max. 70 kg.
- A polctartók a polclábak nyílásaiba (nut) tolhatók be (lásd a polc kialakítása). Valamennyi polclábon találhatók rögzítő nyílások (nutok), hogy tetszőleges számú polckiképzést (emeleteket) tegyenek lehetővé. Egy polctartó terhelhetősége max. 30kg.
- Rakodó felületeket (polcokat) a gyártó nem szállít, ezeket pl. deszkából készíthetjük el. A polctartókon lyukak találhatók a rakodópolcok rögzítésére.
Tudnivaló: A polclábakat és a polctartókat megfelelően kell elhelyezni. A tároló felületeket a polctartókhoz csavarokkal úgy kell rögzíteni, hogy a polc megfelelő merevségét biztosítsák.
